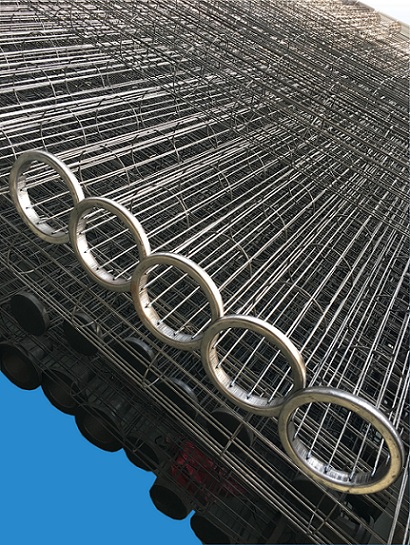

除尘器骨架的竖筋数量是怎么设计出来的

作者:【江苏创杰环保科技有限公司】 点击:62  发布日期:2019年04月22日
信息摘要:
除尘骨架竖筋的数量是根据单位面除尘布袋袋受力大小和滤袋材质确定的。   早除尘布袋直径为120-130mm,除尘骨架竖筋的数量为8根; 后来出现直径160mm的除尘布袋,除尘骨架坚筋为12根。现在除尘布袋的尺寸多样化,从

除尘骨架竖筋的数量是根据单位面除尘布袋袋受力大小和滤袋材质确定的。   早除尘布袋直径为120-130mm,除尘骨架竖筋的数量为8根; 后来出现直径160mm的除尘布袋,除尘骨架坚筋为12根。现在除尘布袋的尺寸多样化,从直径120-180mm的都有,而除尘骨架竖筋也相应做成12-24根不等。

除尘骨架设计要点:

1.除尘布袋的清灰效果与布袋的自由变形的程度有很大的关系,在除尘骨架横筋和竖筋所处的位置,是清灰的薄弱环节。筋的数量(特别是竖筋的数量)越多,清灰不良的面积就越大;另一方面,由筋构成的面积减小,使得滤袋变形的程度降低,也削弱清灰效果。当然也不是   的,玻纤滤袋抗折性差,在相同的直径下,除尘骨架竖筋数量应多些; 反之,对于化纤布袋,由于其抗折性强,骨架竖筋数量可少些。

2.筋的数量过多将减小布袋的有效过滤面积。横筋所占布袋面积相对较小,对于6m长的布袋,如果横筋直径4mm,间距160mm,按贴合横筋周长50%计算,布袋与横筋贴合的总长为157mm,布袋有效面积将被占去2.62%。但竖筋的影响则大的多,比如,对于直径150mm的布袋,采用16根筋的袋笼,竖筋直径3.2mm,筋与布袋的贴合部分占筋周长的三分之一,如果竖筋的数量增至22根,则这一数字将上升为15.62%

3.除尘布袋的有效面积被过多的占据,将导致实际芝滤风速显著提高。如果设计过滤风速为12m/mim,在过滤面积被占去11.36%和15.62%时,实际过滤风速将分别变为1.35m/min和1.42m/min,这会提高袋式除尘器的阻力,对延长布袋寿命会起到反面作用。
